GBIC Duplex, GBIC WDM (BiDi), GBIC Copper, GBIC CWDM, GBIC DWDM
У порівнянні з модулями SFP, застарілий формфактор трансиверів, але все ще іноді застосовується. В даний час в основному застосовують трансивери GBIC WDM (BiDi, bidirectional).
Трансивери / модулі перепрограмуємі. За замовчуванням, трансивери сумісні з обладнанням Cisco, але можуть бути запрограмовані (прошиті) для забезпечення сумісності прошивки з обладнанням: 3Com, Alcatel, Brocade, Dell, ECI, Extreme, Juniper, Huawei, HP Procurve, IBM, Intel, Moxa, Mikrotik, ZTE, ...

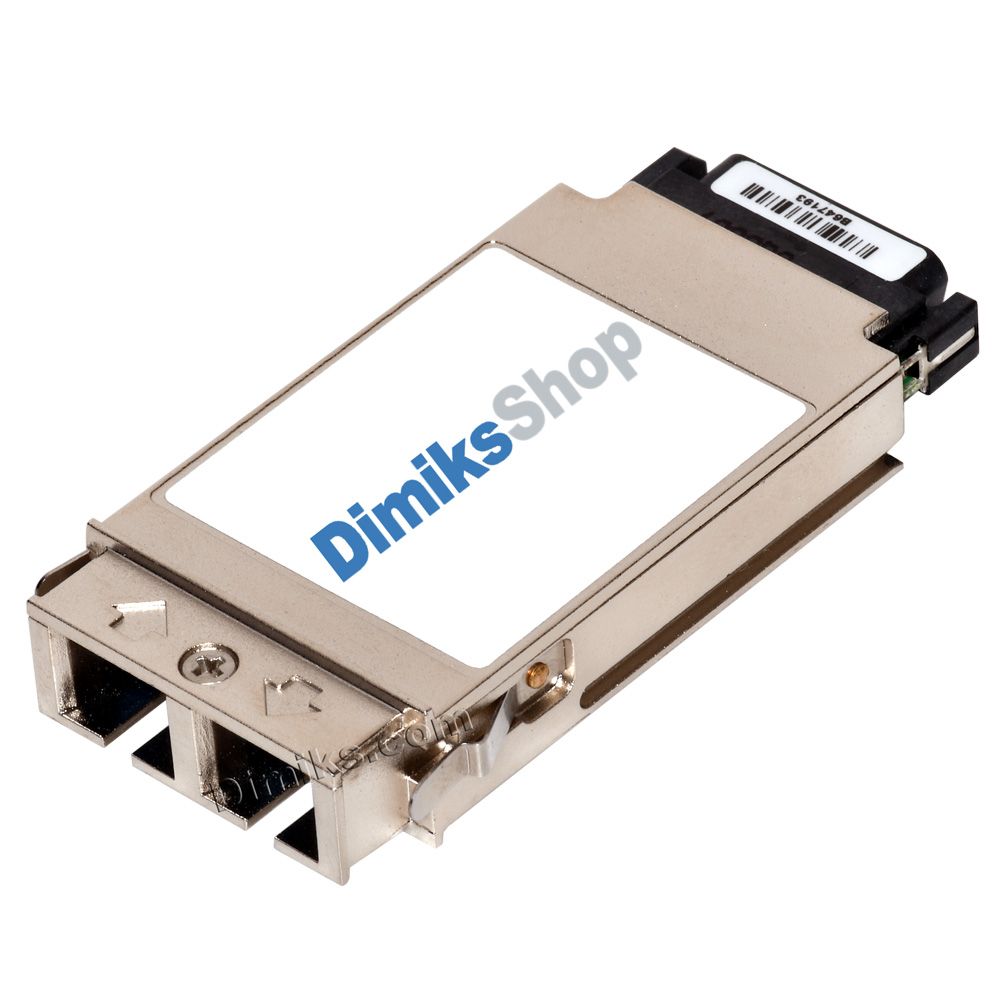

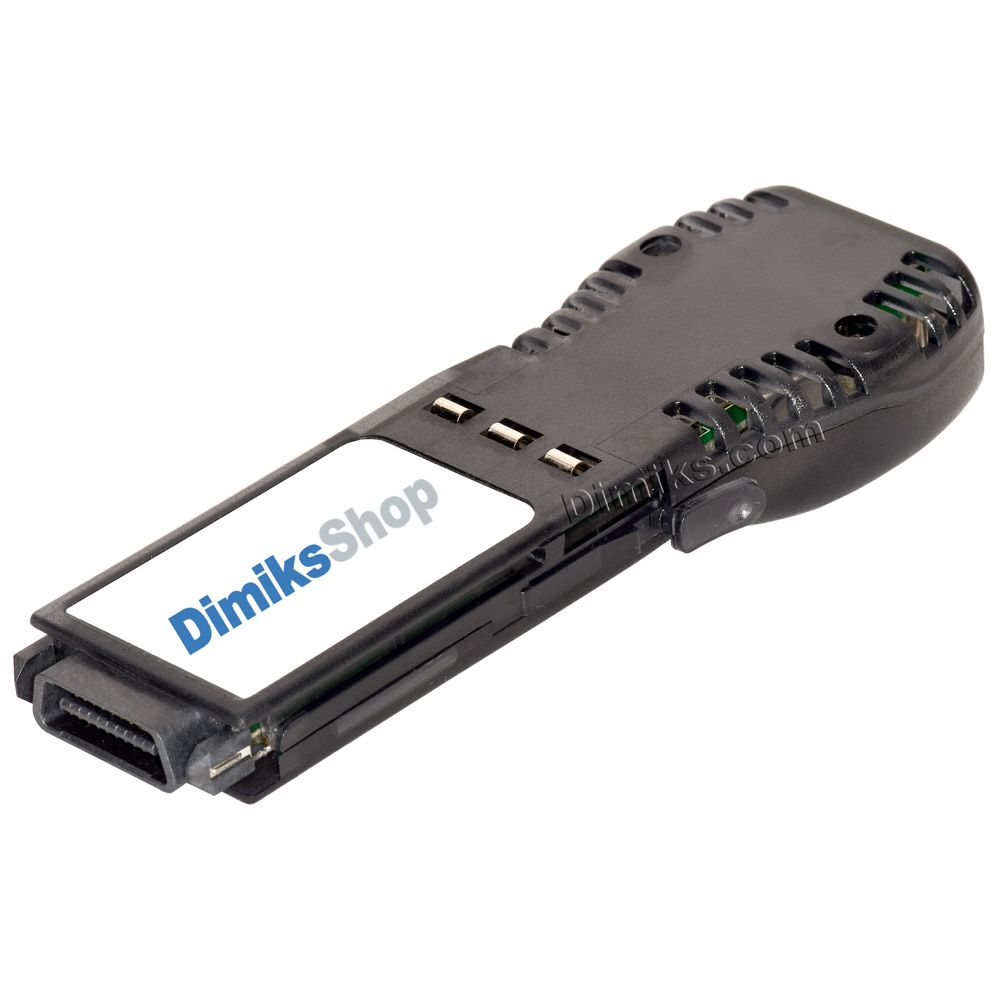

GBIC Duplex, Copper (модулі перепрограмуємі)
Model GBIC transceiver module | Data rate | Distance | Wavelength | Connector |
GBIC Copper 1G 100m | 1.25Gb/s | 100m (328ft) | Copper | RJ-45 |
GBIC Copper 10/100/1000 100m | 1.25Gb/s | 100m (328ft) | Copper | RJ-45 |
GBIC Duplex 100M 550m | 155Mb/s | 550m (1804ft) | 850nm | SC |
GBIC Duplex 100M 2km | 155Mb/s | 2km (1.2mi) | 1310nm | SC |
GBIC Duplex 100M 10km | 155Mb/s | 10km (6.2mi) | 1310nm | SC |
GBIC Duplex 100M 20km | 155Mb/s | 20km (12.4mi) | 1310nm | SC |
GBIC Duplex 100M 40km | 155Mb/s | 40km (24.9mi) | 1310nm | SC |
GBIC Duplex 100M 80km | 155Mb/s | 80km (49.7mi) | 1550nm | SC |
GBIC Duplex 100M 120km | 155Mb/s | 120km (74.6mi) | 1550nm | SC |
GBIC Duplex 1G 550m | 1.25Gb/s | 550m (1804ft) | 850nm | SC |
GBIC Duplex 1G 2km | 1.25Gb/s | 2km (1.2mi) | 1310nm | SC |
GBIC Duplex 1G 10km | 1.25Gb/s | 10km (6.2mi) | 1310nm | SC |
GBIC Duplex 1G 20km | 1.25Gb/s | 20km (12.4mi) | 1310nm | SC |
GBIC Duplex 1G 40km | 1.25Gb/s | 40km (24.9mi) | 1310nm | SC |
GBIC Duplex 1G 80km | 1.25Gb/s | 80km (49.7mi) | 1550nm | SC |
GBIC Duplex 1G 120km | 1.25Gb/s | 120km (74.6mi) | 1550nm | SC |

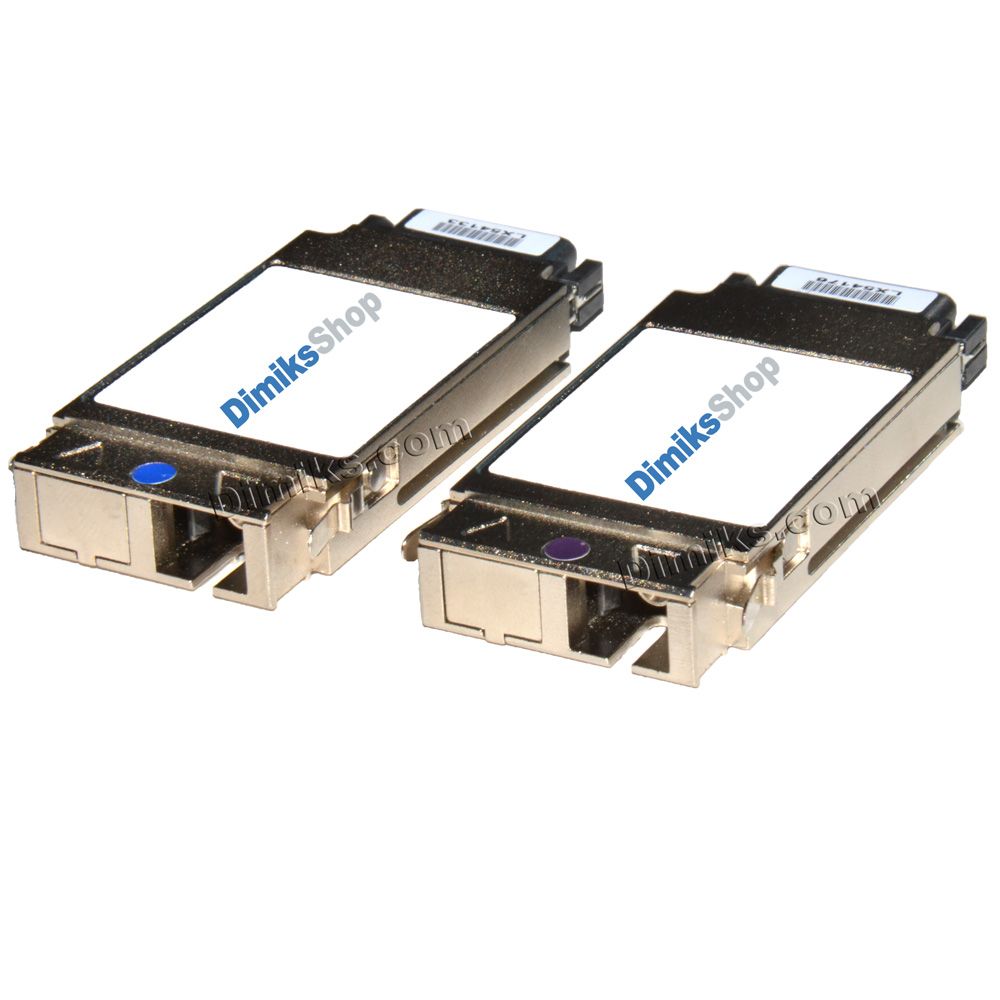

GBIC WDM (BiDi) (модулі перепрограмуємі)
Model GBIC transceiver module | Data rate | Distance | Wavelength | Connector |
GBIC WDM (BiDi) 100M 3km | 155Mb/s | 3km (1.9mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 100M 10km | 155Mb/s | 10km (6.2mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 100M 20km | 155Mb/s | 20km (12.4mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 100M 40km | 155Mb/s | 40km (24.9mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 100M 80km | 155Mb/s | 80km (49.7mi) | 1490nm/1550nm | SC |
GBIC WDM (BiDi) 100M 120km | 155Mb/s | 120km (74.6mi) | 1490nm/1550nm | SC |
GBIC WDM (BiDi) 1G 3km | 1.25Gb/s | 3km (1.9mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 1G 10km | 1.25Gb/s | 10km (6.2mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 1G 20km | 1.25Gb/s | 20km (12.4mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 1G 40km | 1.25Gb/s | 40km (24.9mi) | 1310nm/1550nm | SC |
GBIC WDM (BiDi) 1G 80km | 1.25Gb/s | 80km (49.7mi) | 1490nm/1550nm | SC |
GBIC WDM (BiDi) 1G 120km | 1.25Gb/s | 120km (74.6mi) | 1490nm/1550nm | SC |
GBIC CWDM (модулі перепрограмуємі)
Model GBIC transceiver module | Data rate | Distance | Wavelength | Channel |
GBIC CWDM 1G 1270 nm | 1.25Gb/s | 40km, 80km | 1270nm | 27 |
GBIC CWDM 1G 1290 nm | 1.25Gb/s | 40km, 80km | 1290nm | 29 |
GBIC CWDM 1G 1310 nm | 1.25Gb/s | 40km, 80km | 1310nm | 31 |
GBIC CWDM 1G 1330 nm | 1.25Gb/s | 40km, 80km | 1330nm | 33 |
GBIC CWDM 1G 1350 nm | 1.25Gb/s | 40km, 80km | 1350nm | 35 |
GBIC CWDM 1G 1370 nm | 1.25Gb/s | 40km, 80km | 1370nm | 37 |
GBIC CWDM 1G 1390 nm | 1.25Gb/s | 40km, 80km | 1390nm | 39 |
GBIC CWDM 1G 1410 nm | 1.25Gb/s | 40km, 80km | 1410nm | 41 |
GBIC CWDM 1G 1430 nm | 1.25Gb/s | 40km, 80km | 1430nm | 43 |
GBIC CWDM 1G 1450 nm | 1.25Gb/s | 40km, 80km | 1450nm | 45 |
GBIC CWDM 1G 1470 nm | 1.25Gb/s | 40km, 80km | 1470nm | 47 |
GBIC CWDM 1G 1490 nm | 1.25Gb/s | 40km, 80km | 1490nm | 49 |
GBIC CWDM 1G 1510 nm | 1.25Gb/s | 40km, 80km | 1510nm | 51 |
GBIC CWDM 1G 1530 nm | 1.25Gb/s | 40km, 80km | 1530nm | 53 |
GBIC CWDM 1G 1550 nm | 1.25Gb/s | 40km, 80km | 1550nm | 55 |
GBIC CWDM 1G 1570 nm | 1.25Gb/s | 40km, 80km | 1570nm | 57 |
GBIC CWDM 1G 1590 nm | 1.25Gb/s | 40km, 80km | 1590nm | 59 |
GBIC CWDM 1G 1610 nm | 1.25Gb/s | 40km, 80km | 1610nm | 61 |
* - Wideband Receiver
GBIC DWDM [C-Band] (модулі перепрограмуємі)
Model GBIC transceiver (C-Band) | Data rate | Distance | Channel | Frequency, THz | Wavelength, nm |
GBIC DWDM 1G C17 | 1.25Gb/s | 80km, 120km | C17 | 191.7 | 1563.86 |
GBIC DWDM 1G C18 | 1.25Gb/s | 80km, 120km | C18 | 191.7 | 1563.05 |
GBIC DWDM 1G C19 | 1.25Gb/s | 80km, 120km | C19 | 191.9 | 1562.23 |
GBIC DWDM 1G C20 | 1.25Gb/s | 80km, 120km | C20 | 192.0 | 1561.42 |
GBIC DWDM 1G C21 | 1.25Gb/s | 80km, 120km | C21 | 192.1 | 1560.61 |
GBIC DWDM 1G C22 | 1.25Gb/s | 80km, 120km | C22 | 192.2 | 1559.79 |
GBIC DWDM 1G C23 | 1.25Gb/s | 80km, 120km | C23 | 192.3 | 1558.98 |
GBIC DWDM 1G C24 | 1.25Gb/s | 80km, 120km | C24 | 192.4 | 1558.17 |
GBIC DWDM 1G C25 | 1.25Gb/s | 80km, 120km | C25 | 192.5 | 1557.36 |
GBIC DWDM 1G C26 | 1.25Gb/s | 80km, 120km | C26 | 192.6 | 1556.55 |
GBIC DWDM 1G C27 | 1.25Gb/s | 80km, 120km | C27 | 192.7 | 1555.75 |
GBIC DWDM 1G C28 | 1.25Gb/s | 80km, 120km | C28 | 192.8 | 1554.94 |
GBIC DWDM 1G C29 | 1.25Gb/s | 80km, 120km | C29 | 192.9 | 1554.13 |
GBIC DWDM 1G C30 | 1.25Gb/s | 80km, 120km | C30 | 193.0 | 1553.33 |
GBIC DWDM 1G C31 | 1.25Gb/s | 80km, 120km | C31 | 193.1 | 1552.52 |
GBIC DWDM 1G C32 | 1.25Gb/s | 80km, 120km | C32 | 193.2 | 1551.72 |
GBIC DWDM 1G C33 | 1.25Gb/s | 80km, 120km | C33 | 193.3 | 1550.92 |
GBIC DWDM 1G C34 | 1.25Gb/s | 80km, 120km | C34 | 193.4 | 1550.12 |
GBIC DWDM 1G C35 | 1.25Gb/s | 80km, 120km | C35 | 193.5 | 1549.32 |
GBIC DWDM 1G C36 | 1.25Gb/s | 80km, 120km | C36 | 193.6 | 1548.51 |
GBIC DWDM 1G C37 | 1.25Gb/s | 80km, 120km | C37 | 193.7 | 1547.72 |
GBIC DWDM 1G C38 | 1.25Gb/s | 80km, 120km | C38 | 193.8 | 1546.92 |
GBIC DWDM 1G C39 | 1.25Gb/s | 80km, 120km | C39 | 193.9 | 1546.12 |
GBIC DWDM 1G C40 | 1.25Gb/s | 80km, 120km | C40 | 194.0 | 1545.32 |
GBIC DWDM 1G C41 | 1.25Gb/s | 80km, 120km | C41 | 194.1 | 1544.53 |
GBIC DWDM 1G C42 | 1.25Gb/s | 80km, 120km | C42 | 194.2 | 1543.73 |
GBIC DWDM 1G C43 | 1.25Gb/s | 80km, 120km | C43 | 194.3 | 1542.94 |
GBIC DWDM 1G C44 | 1.25Gb/s | 80km, 120km | C44 | 194.4 | 1542.14 |
GBIC DWDM 1G C45 | 1.25Gb/s | 80km, 120km | C45 | 194.5 | 1541.35 |
GBIC DWDM 1G C46 | 1.25Gb/s | 80km, 120km | C46 | 194.6 | 1540.56 |
GBIC DWDM 1G C47 | 1.25Gb/s | 80km, 120km | C47 | 194.7 | 1539.77 |
GBIC DWDM 1G C48 | 1.25Gb/s | 80km, 120km | C48 | 194.8 | 1538.98 |
GBIC DWDM 1G C49 | 1.25Gb/s | 80km, 120km | C49 | 194.9 | 1538.19 |
GBIC DWDM 1G C50 | 1.25Gb/s | 80km, 120km | C50 | 195.0 | 1537.40 |
GBIC DWDM 1G C51 | 1.25Gb/s | 80km, 120km | C51 | 195.1 | 1536.61 |
GBIC DWDM 1G C52 | 1.25Gb/s | 80km, 120km | C52 | 195.2 | 1535.82 |
GBIC DWDM 1G C53 | 1.25Gb/s | 80km, 120km | C53 | 195.3 | 1535.04 |
GBIC DWDM 1G C54 | 1.25Gb/s | 80km, 120km | C54 | 195.4 | 15.34.25 |
GBIC DWDM 1G C55 | 1.25Gb/s | 80km, 120km | C55 | 195.5 | 1533.47 |
GBIC DWDM 1G C56 | 1.25Gb/s | 80km, 120km | C56 | 195.6 | 1532.68 |
GBIC DWDM 1G C57 | 1.25Gb/s | 80km, 120km | C57 | 195.7 | 1531.90 |
GBIC DWDM 1G C58 | 1.25Gb/s | 80km, 120km | C58 | 195.8 | 1531.12 |
GBIC DWDM 1G C59 | 1.25Gb/s | 80km, 120km | C59 | 195.9 | 1530.33 |
GBIC DWDM 1G C60 | 1.25Gb/s | 80km, 120km | C60 | 196.0 | 1529.55 |
GBIC DWDM 1G C61 | 1.25Gb/s | 80km, 120km | C61 | 196.1 | 1528.77 |
* - Wideband Receiver
GBIC DWDM [L-Band] (модулі перепрограмуємі)
Model GBIC transceiver (L-Band) | Data rate | Distance | Channel | Frequency, THz | Wavelength, nm |
GBIC DWDM 1G L62 | 1.25Gb/s | 80km, 120km | L62 | 186.2 | 1610.06 |
GBIC DWDM 1G L63 | 1.25Gb/s | 80km, 120km | L63 | 186.3 | 1609.19 |
GBIC DWDM 1G L64 | 1.25Gb/s | 80km, 120km | L64 | 186.4 | 1608.33 |
GBIC DWDM 1G L65 | 1.25Gb/s | 80km, 120km | L65 | 186.5 | 1607.47 |
GBIC DWDM 1G L66 | 1.25Gb/s | 80km, 120km | L66 | 186.6 | 1606.61 |
GBIC DWDM 1G L67 | 1.25Gb/s | 80km, 120km | L67 | 186.7 | 1605.74 |
GBIC DWDM 1G L68 | 1.25Gb/s | 80km, 120km | L68 | 186.8 | 1604.88 |
GBIC DWDM 1G L69 | 1.25Gb/s | 80km, 120km | L69 | 186.9 | 1604.03 |
GBIC DWDM 1G L70 | 1.25Gb/s | 80km, 120km | L70 | 187.0 | 1603.17 |
GBIC DWDM 1G L71 | 1.25Gb/s | 80km, 120km | L71 | 187.1 | 1602.31 |
GBIC DWDM 1G L72 | 1.25Gb/s | 80km, 120km | L72 | 187.2 | 1601.46 |
GBIC DWDM 1G L73 | 1.25Gb/s | 80km, 120km | L73 | 187.3 | 1600.60 |
GBIC DWDM 1G L74 | 1.25Gb/s | 80km, 120km | L74 | 187.4 | 1599.75 |
GBIC DWDM 1G L75 | 1.25Gb/s | 80km, 120km | L75 | 187.5 | 1598.89 |
GBIC DWDM 1G L76 | 1.25Gb/s | 80km, 120km | L76 | 187.6 | 1598.04 |
GBIC DWDM 1G L77 | 1.25Gb/s | 80km, 120km | L77 | 187.7 | 1597.19 |
GBIC DWDM 1G L78 | 1.25Gb/s | 80km, 120km | L78 | 187.8 | 1596.34 |
GBIC DWDM 1G L79 | 1.25Gb/s | 80km, 120km | L79 | 187.9 | 1595.49 |
GBIC DWDM 1G L80 | 1.25Gb/s | 80km, 120km | L80 | 188.0 | 1594.64 |
GBIC DWDM 1G L81 | 1.25Gb/s | 80km, 120km | L81 | 188.1 | 1593.79 |
GBIC DWDM 1G L82 | 1.25Gb/s | 80km, 120km | L82 | 188.2 | 1592.95 |
GBIC DWDM 1G L83 | 1.25Gb/s | 80km, 120km | L83 | 188.3 | 1592.10 |
GBIC DWDM 1G L84 | 1.25Gb/s | 80km, 120km | L84 | 188.4 | 1591.26 |
GBIC DWDM 1G L85 | 1.25Gb/s | 80km, 120km | L85 | 188.5 | 1590.41 |
GBIC DWDM 1G L86 | 1.25Gb/s | 80km, 120km | L86 | 188.6 | 1589.57 |
GBIC DWDM 1G L87 | 1.25Gb/s | 80km, 120km | L87 | 188.7 | 1588.73 |
GBIC DWDM 1G L88 | 1.25Gb/s | 80km, 120km | L88 | 188.8 | 1587.88 |
GBIC DWDM 1G L89 | 1.25Gb/s | 80km, 120km | L89 | 188.9 | 1587.04 |
GBIC DWDM 1G L90 | 1.25Gb/s | 80km, 120km | L90 | 189.0 | 1586.20 |
GBIC DWDM 1G L91 | 1.25Gb/s | 80km, 120km | L91 | 189.1 | 1585.36 |
GBIC DWDM 1G L92 | 1.25Gb/s | 80km, 120km | L92 | 189.2 | 1584.53 |
GBIC DWDM 1G L93 | 1.25Gb/s | 80km, 120km | L93 | 189.3 | 1583.69 |
GBIC DWDM 1G L94 | 1.25Gb/s | 80km, 120km | L94 | 189.4 | 1582.85 |
GBIC DWDM 1G L95 | 1.25Gb/s | 80km, 120km | L95 | 189.5 | 1582.02 |
GBIC DWDM 1G L96 | 1.25Gb/s | 80km, 120km | L96 | 189.6 | 1581.18 |
GBIC DWDM 1G L97 | 1.25Gb/s | 80km, 120km | L97 | 189.7 | 1580.35 |
GBIC DWDM 1G L98 | 1.25Gb/s | 80km, 120km | L98 | 189.8 | 1579.52 |
GBIC DWDM 1G L99 | 1.25Gb/s | 80km, 120km | L99 | 189.9 | 1578.69 |
GBIC DWDM 1G L00 | 1.25Gb/s | 80km, 120km | L00 | 190.0 | 1577.86 |
GBIC DWDM 1G L01 | 1.25Gb/s | 80km, 120km | L01 | 190.1 | 1577.03 |
GBIC DWDM 1G L02 | 1.25Gb/s | 80km, 120km | L02 | 190.2 | 1576.20 |
GBIC DWDM 1G L03 | 1.25Gb/s | 80km, 120km | L03 | 190.3 | 1575.37 |
GBIC DWDM 1G L04 | 1.25Gb/s | 80km, 120km | L04 | 190.4 | 1574.54 |
GBIC DWDM 1G L05 | 1.25Gb/s | 80km, 120km | L05 | 190.5 | 1573.71 |
GBIC DWDM 1G L06 | 1.25Gb/s | 80km, 120km | L06 | 190.6 | 1572.89 |
GBIC DWDM 1G L07 | 1.25Gb/s | 80km, 120km | L07 | 190.7 | 1572.06 |
GBIC DWDM 1G L08 | 1.25Gb/s | 80km, 120km | L08 | 190.8 | 1571.24 |
GBIC DWDM 1G L09 | 1.25Gb/s | 80km, 120km | L09 | 190.9 | 1570.42 |
* - Wideband Receiver
Примітки:
- Початково, робочий температурний діапазон модулів Комерційний: 0 ... 70℃ (32 ... 158℉).
За запитом, виробляються модулі з температурним діапазоном Промисловий: -40℃ ... +85℃ (-40℉ ... 185℉). - Можливе виконання продукції по безсвинцевій технології RoHS (Lead Free).
- Максимальна робоча дистанція може відрізнятися від зазначеної в характеристиках у невеликих межах.
