MPO і MTP магістральна кабельна збірка, патч-корд. MPO / MTP полярність: A, B, C і Fan-out кабель.
Багатоволоконна магістральна кабельна збірка MPO призначена для надійної і швидкої роботи в дата-центрах. Явними перевагами цих кабелів є менші вимоги до простору і поліпшена масштабованість, що забезпечує значну економію простору і ресурсів. Кабелі MTP / MPO зазвичай використовуються для мережевого середовища 40GbE і 100GbE.
- MPO / MTP полярність A: Магістральний прямий кабель (Straight cable) - ключ вгору / ключ вниз.

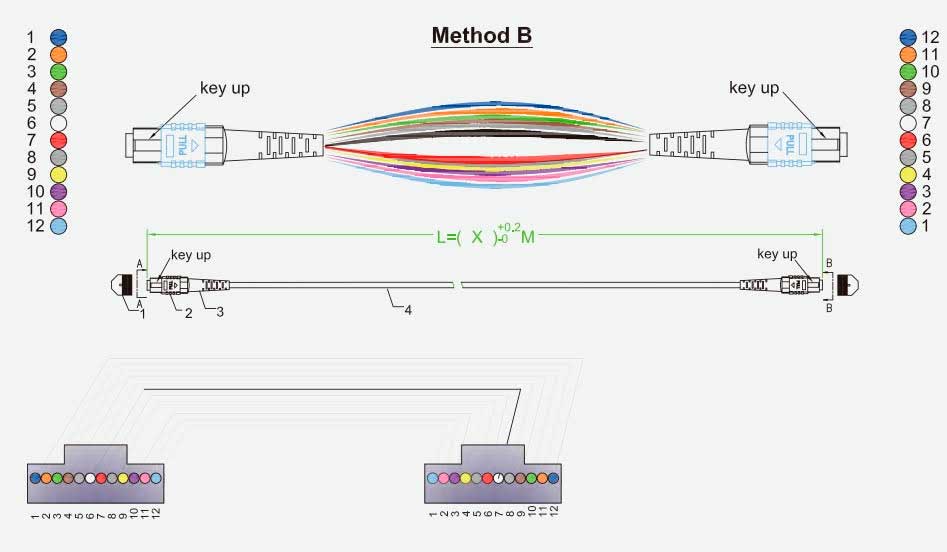

- MPO / MTP полярність B: Магістральний перевернутий кабель (Cross cable) - ключ вгору / ключ вгору. (Для з'єднання трансиверів 40G QSFP, 100G QSFP28, CFP).
- MPO / MTP полярність З: Магістральний кабель (Cross pair) - ключ вгору / ключ вниз.

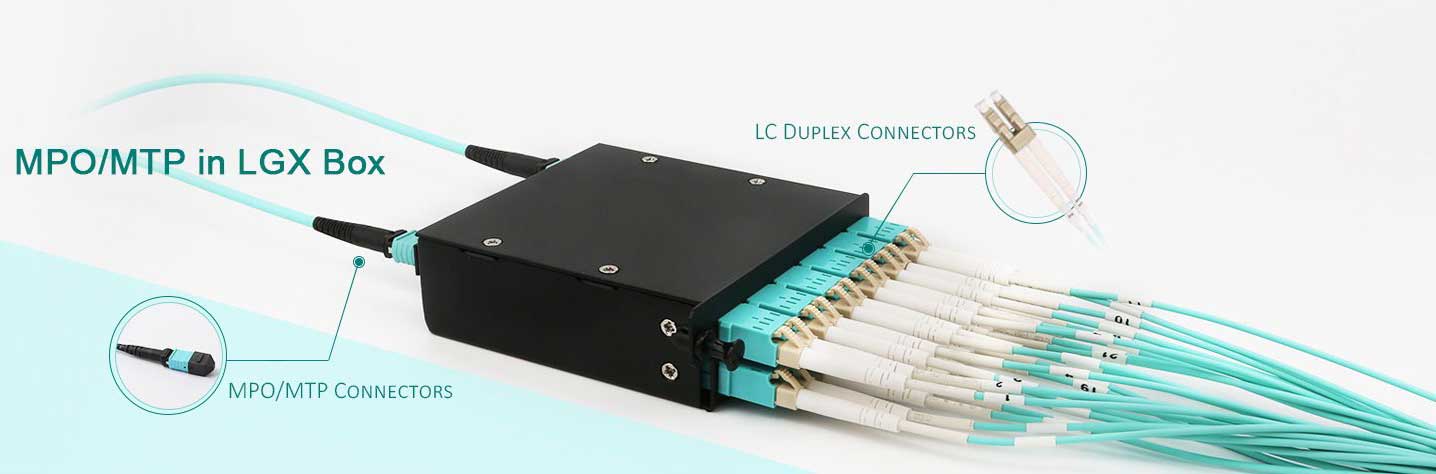

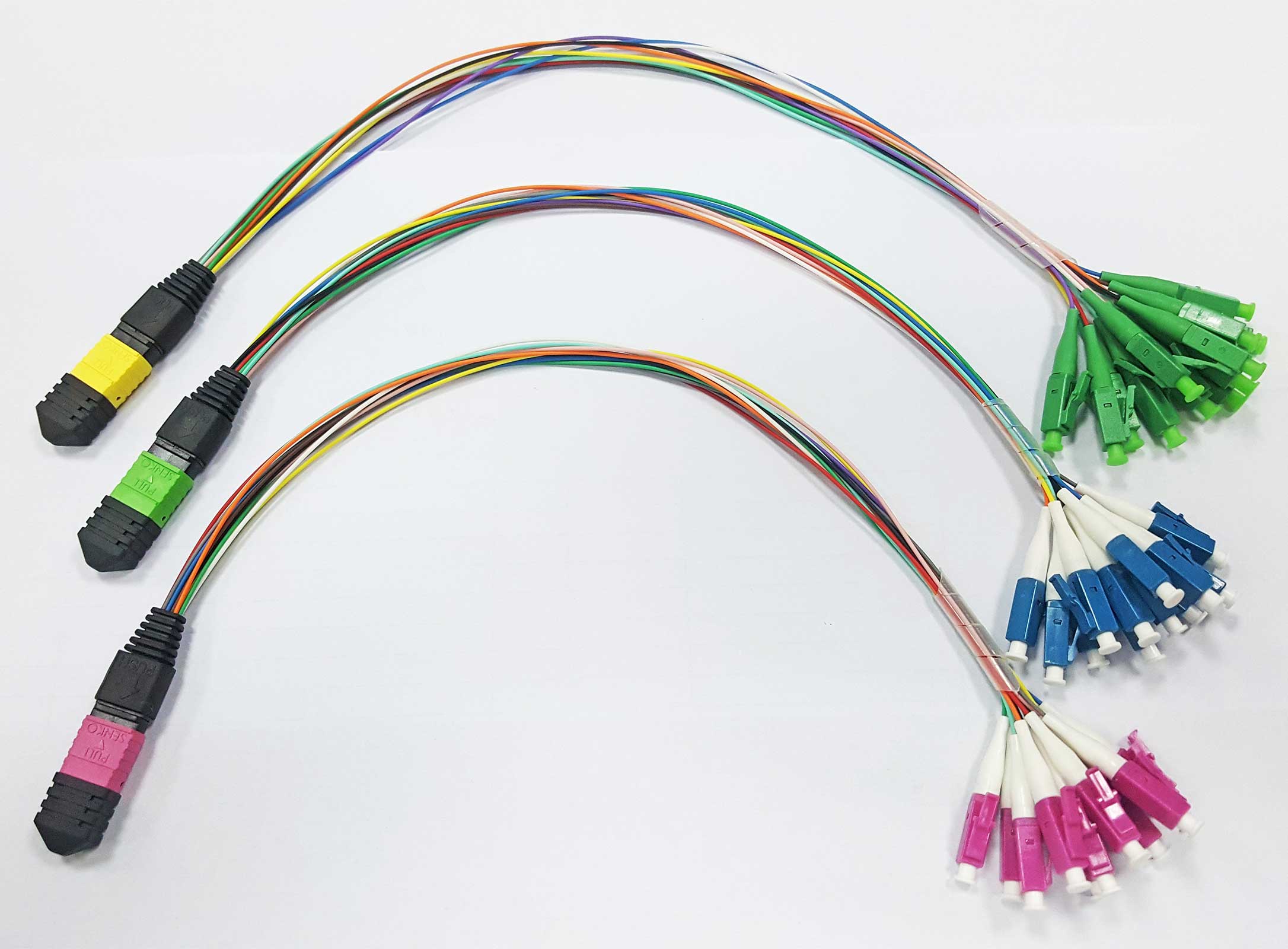

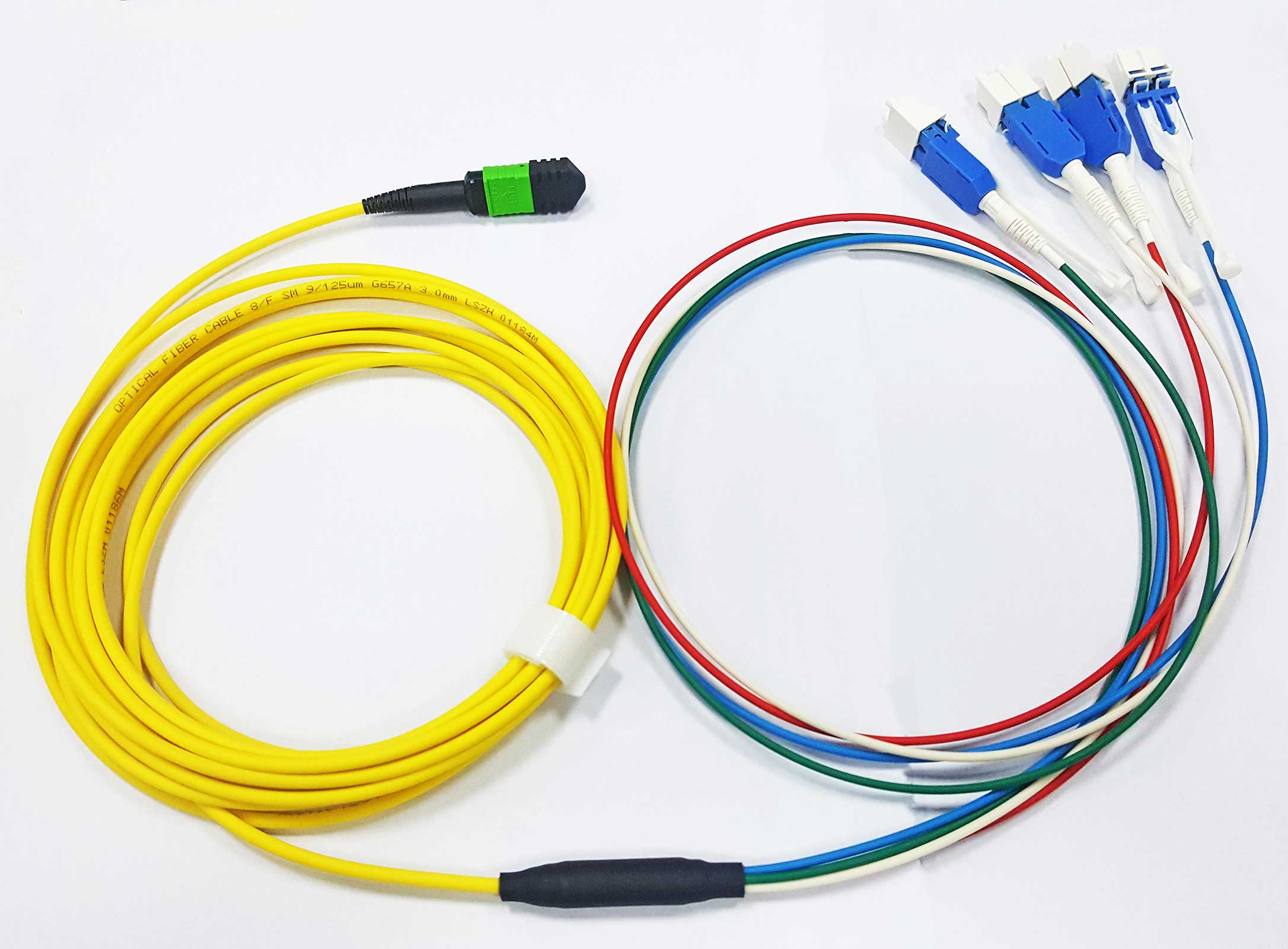

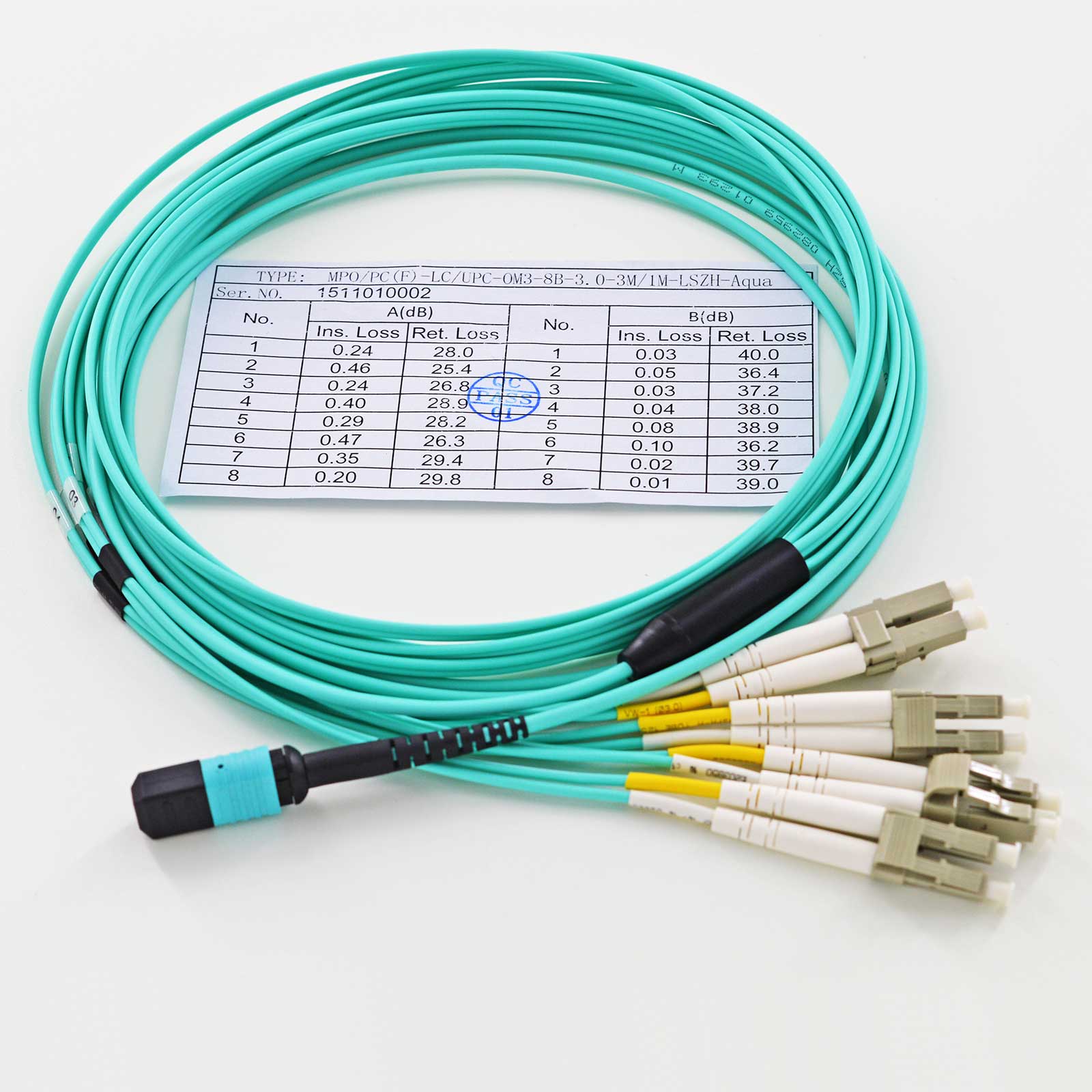

- MPO / MTP Fan-out кабель з коннекторами LC, SC, ...

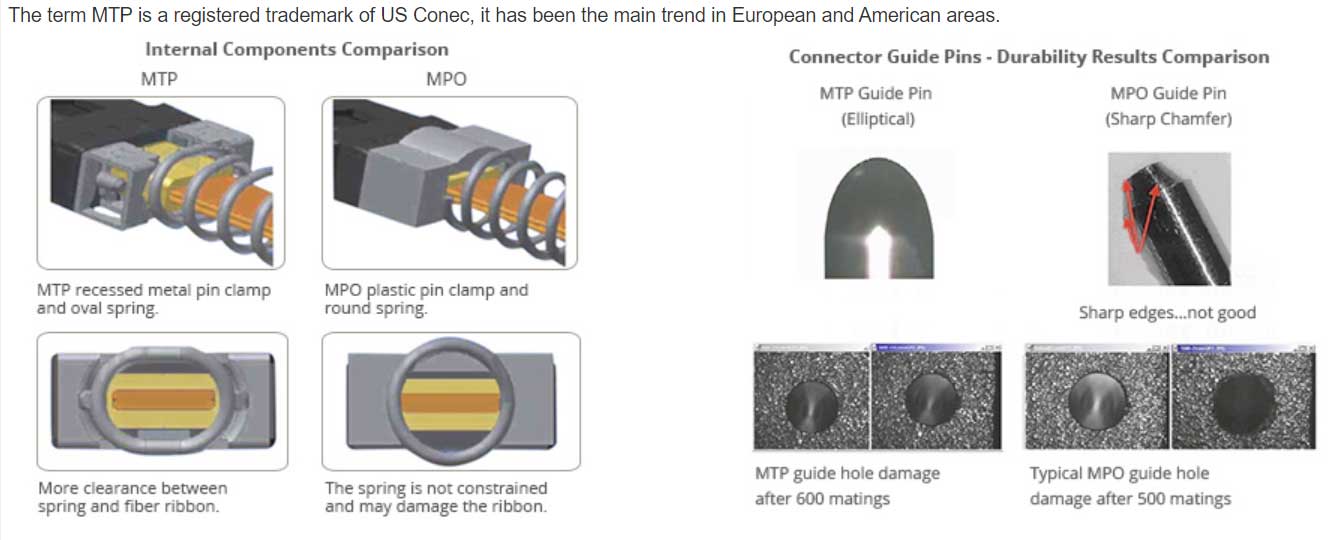

MTP vs MPO Difference
|
MPO Trunk Patch Cables for transceivers 40G, 100G |
Cable | Fibers | length |
| MPO-MPO Multimode | |||
| 8F MPO / PC (F) -4 * Duplex LC / PC-OM3-3.0 Polarity B (Для з'єднання 40G QSFP+ SR4 з модулями 10G SFP+ SR) |
MMF OM3 | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM3-8Fiber-3.0MM- |
MMF OM3 | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM3-12Fiber-3.0MM- |
MMF OM3 | 12 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM3-24Fiber-3.0MM- |
MMF OM3 | 24 | 1m, 3m, 5m, 10m, custom |
| 8F MPO / PC (F) -4 * Duplex LC / PC-OM3-3.0 Polarity B (Для з'єднання 40G QSFP+ SR4 з модулями 10G SFP+ SR) |
MMF OM4 | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM4-8Fiber-3.0MM- |
MMF OM4 | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM4-12Fiber-3.0MM- |
MMF OM4 | 12 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-OM4-24Fiber-3.0MM- |
MMF OM4 | 24 | 1m, 3m, 5m, 10m, custom |
| MPO-MPO Singlemode | |||
| 8F MPO / PC (F) -4 * Duplex LC / PC-OM3-3.0 Polarity B (Для з'єднання 40G QSFP+ SR4 з модулями 10G SFP+ LR) |
SMF | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-SMF-8Fiber-3.0MM- |
SMF | 8 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-SMF-8Fiber-3.0MM- |
SMF | 12 | 1m, 3m, 5m, 10m, custom |
| MPO/F-MPO/F-SMF-8Fiber-3.0MM- |
SMF | 24 | 1m, 3m, 5m, 10m, custom |

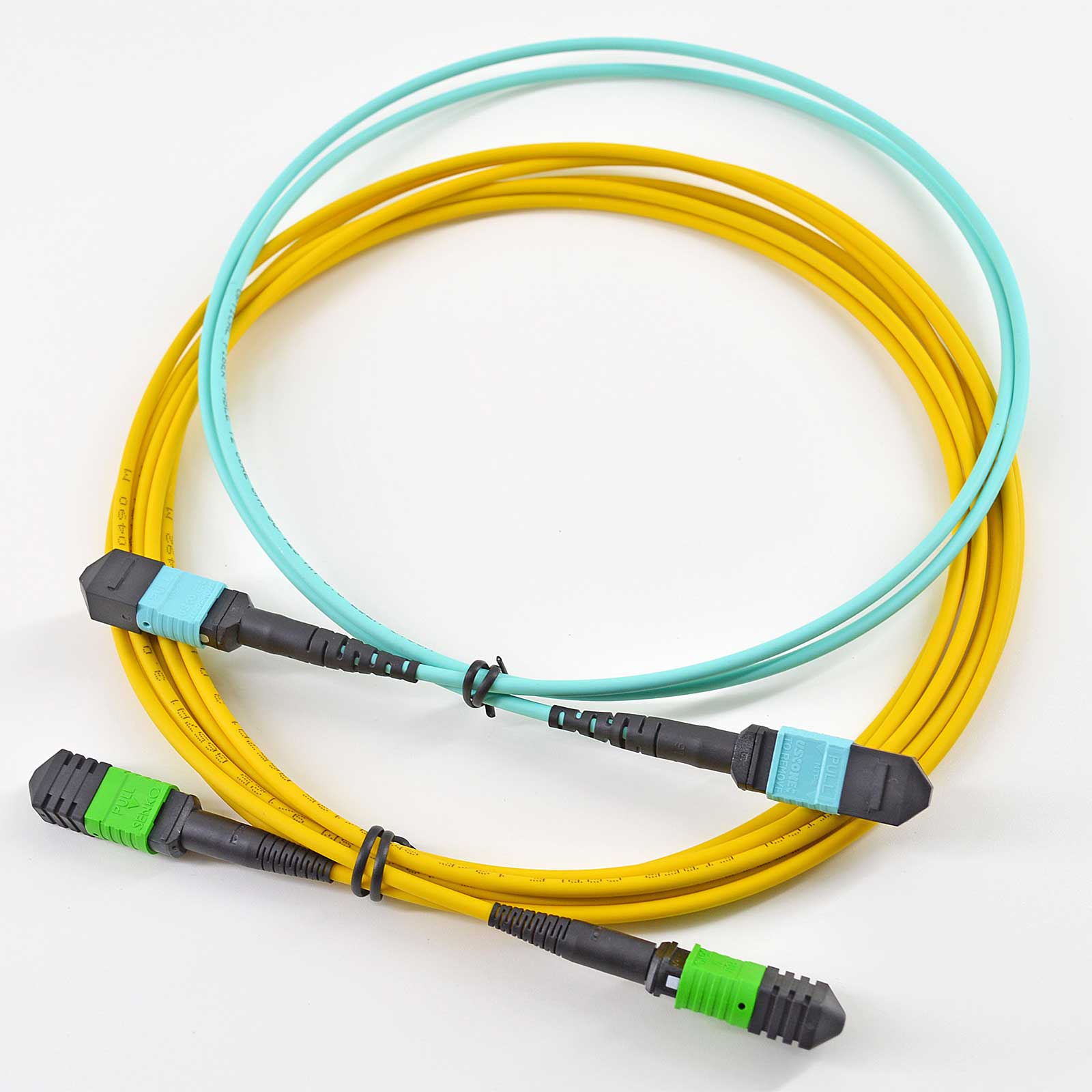

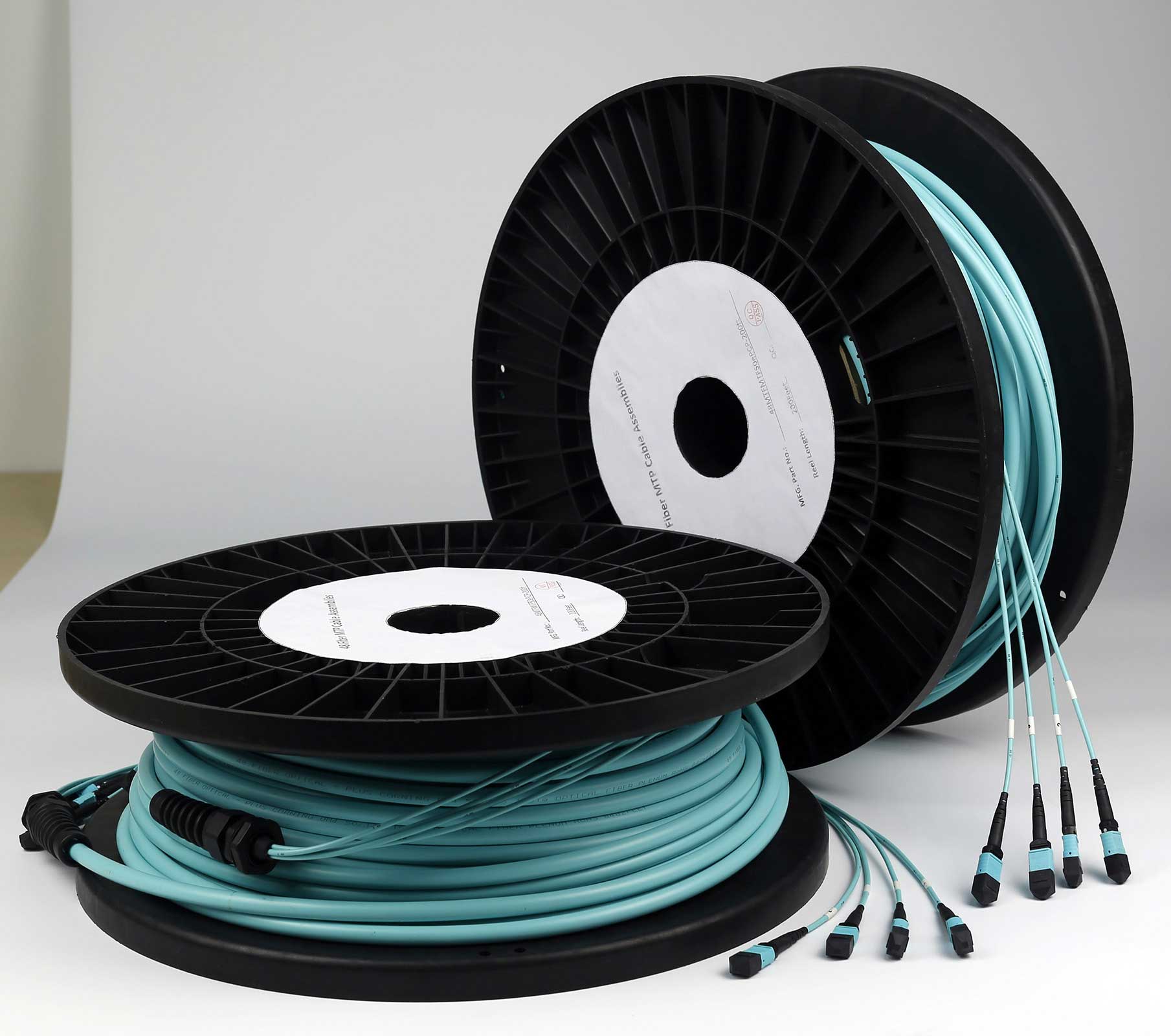

MPO магістральні оптичні кабелі завершуються роз'ємом MPO на обох кінцях.
1. Кількість оптичних волокон: 8, 12, 24, 36, 48, 72, 96, 144.
2. За замовчуванням діаметр кабелю MPO становить 3,0 мм.
3. Діаметр патрубка може бути обраний як 0,9 мм, 2,0 мм, будь ласка, зв'яжіться з нами для інших стандартних діаметрів.
