CCWDM MUX / DEMUX

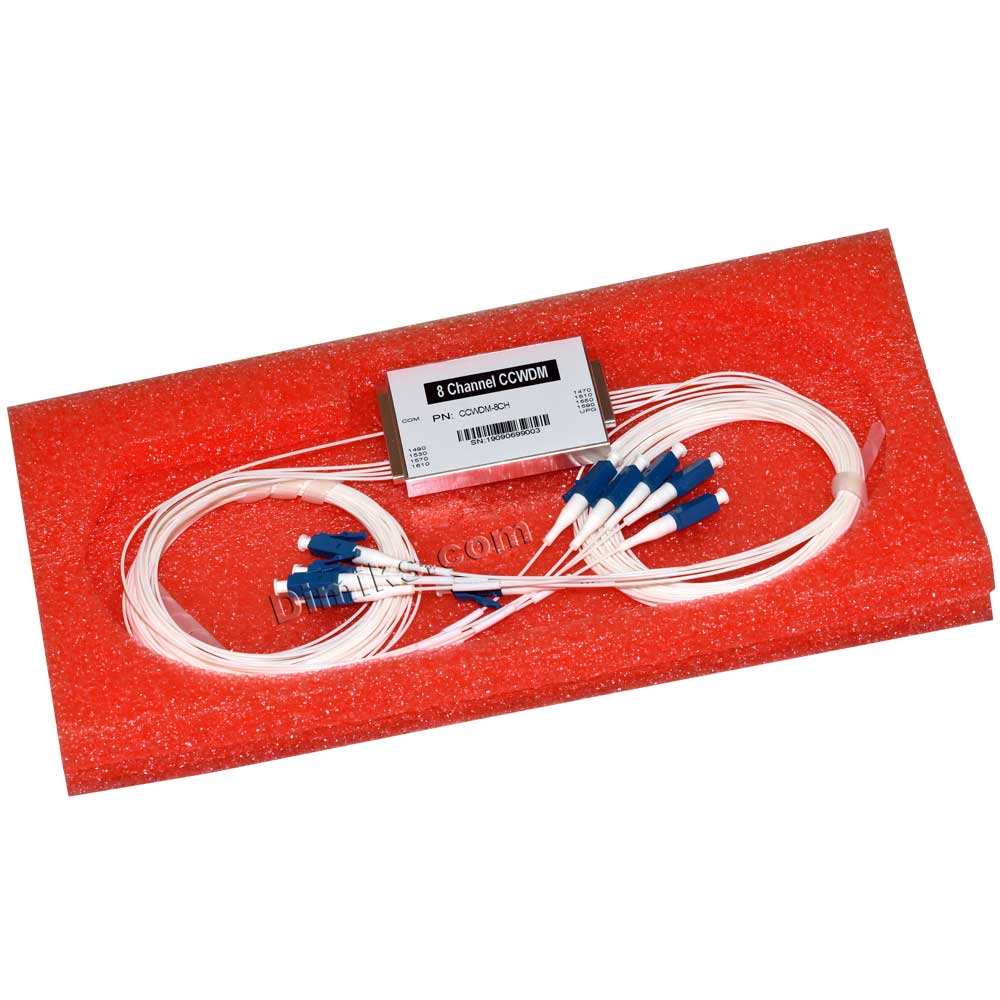

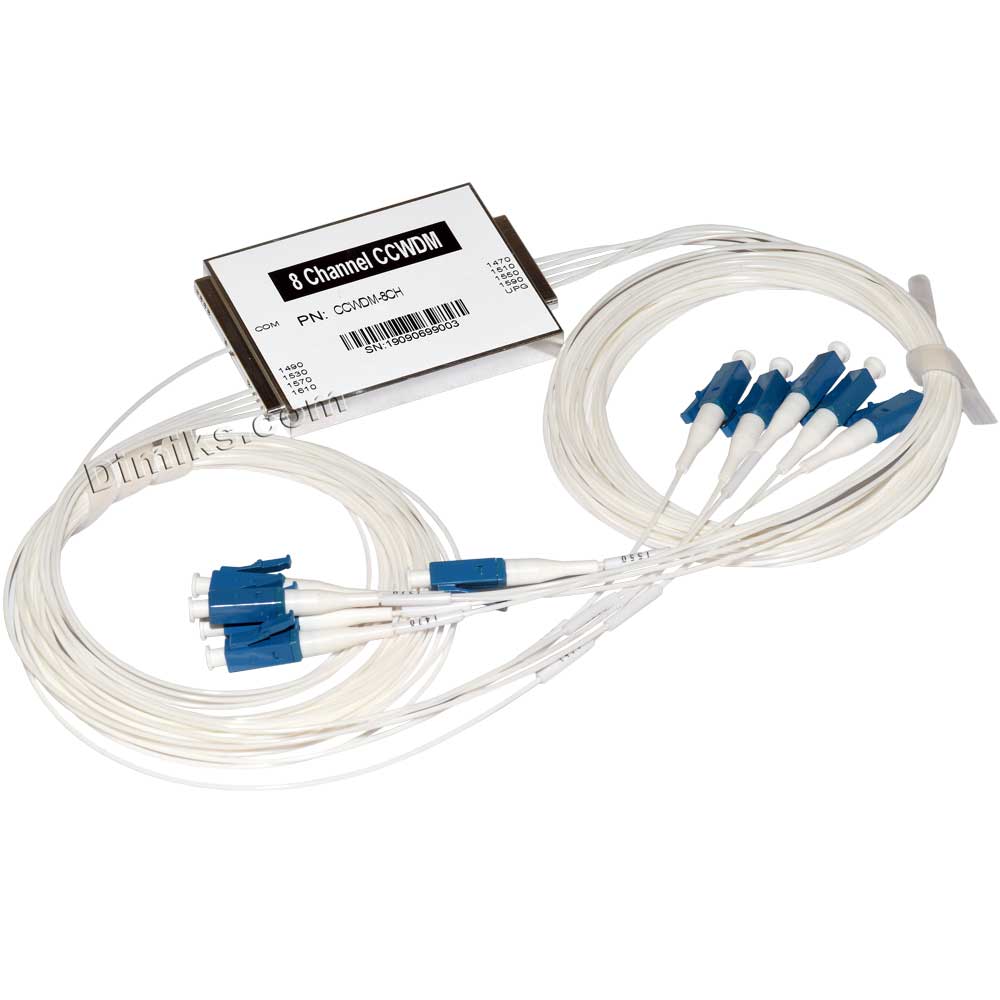

CCWDM (compact CWDM) MUX / DEMUX модуль

CCWDM (compact CWDM) CCWDM (compact CWDM) CCWDM (compact CWDM)

CCWDM - це технологія мультиплексування з поділом по довжині хвилі, заснована на TFF (тонкоплівковий фільтр). Він працює так само, як модуль CWDM. Різниця в тому, що CCWDM використовує технологію вільного простору. У порівнянні з модулем CWDM розмір пакета значно зменшений, а втрати при вставці нижче, і узгодженість - краща. Він може замінити продукти CWDM і ймовірно замінить.

Особливості

  • Малі вносимі втрати. Нижчі вносимі втрати роблять модуль CCWDM кращим.
  • Висока ізоляція. Більш високе значення ізоляції забезпечує достатню ізоляцію сигналу під час передачі декількох сигналів в модулі CCWDM, ефективно запобігаючи перехресним перешкодам між сигналами і зменшує спотворення сигналу, що передається.
  • Зрілий виробничий процес. Модуль CCWDM має розвинену технологію виробництва, стабільну і надійну роботу, підтримує роботу в суворих умовах - 25 ~ +70 ℃ і забезпечує стабільну передачу сигналів.

Технологія вільного простору. (Free Space Technology)
Модуль CCWDM використовує технологію вільного простору і використовує незалежний герметичний простір для передачі оптичних сигналів. Він працює так само, як CWDM. Він вводить (виводить) оптичні сигнали від COM, а потім виводить (вводить) оптичні сигнали через TFF (тонкоплівковий фільтр) через інші порти.

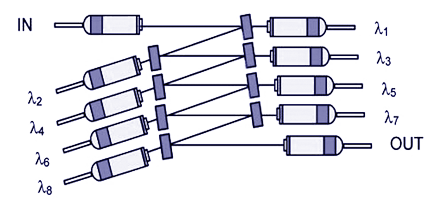

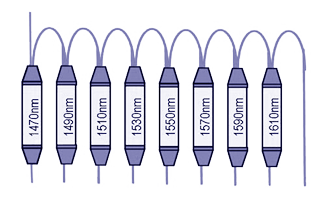

Звичайний CWDM  CCWDM Технологія вільного простору.
cwdm sheme  ccwdm sheme

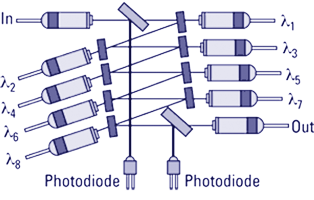

Конструкція модулів CCWDM у вільному просторі дозволяє легко включати моніторинг продуктивності.
ccwdm with monitoring



Компактна конструкція.
Модуль CCWDM o використовує щабель підключення паралельного оптичного шляху, яка відрізняється від ступені з'єднання оптичного волокна CWDM, що економить значний простір. Розмір пакета модуля CCWDM становить близько 1/4 від CWDM.

ccwdm compact

Застосування.
Модуль CCWDM має низькі вносимі втрати, високу ізоляцію каналів, високу стабільність і надійність в навколишньому середовищі. Він використовує технологію вільного простору і компактний дизайн. Згодом, він замінить продукти CWDM.

УВАГА!
Наявність порту розширення UPG port - дозволяє легко об'єднувати мультиплексори в ланцюжки.
наприклад: 8 (1310 ~ 1450) + UPG port і 8 (1470 ~ 1610) + UPG port = повноцінний MUX 16CH.

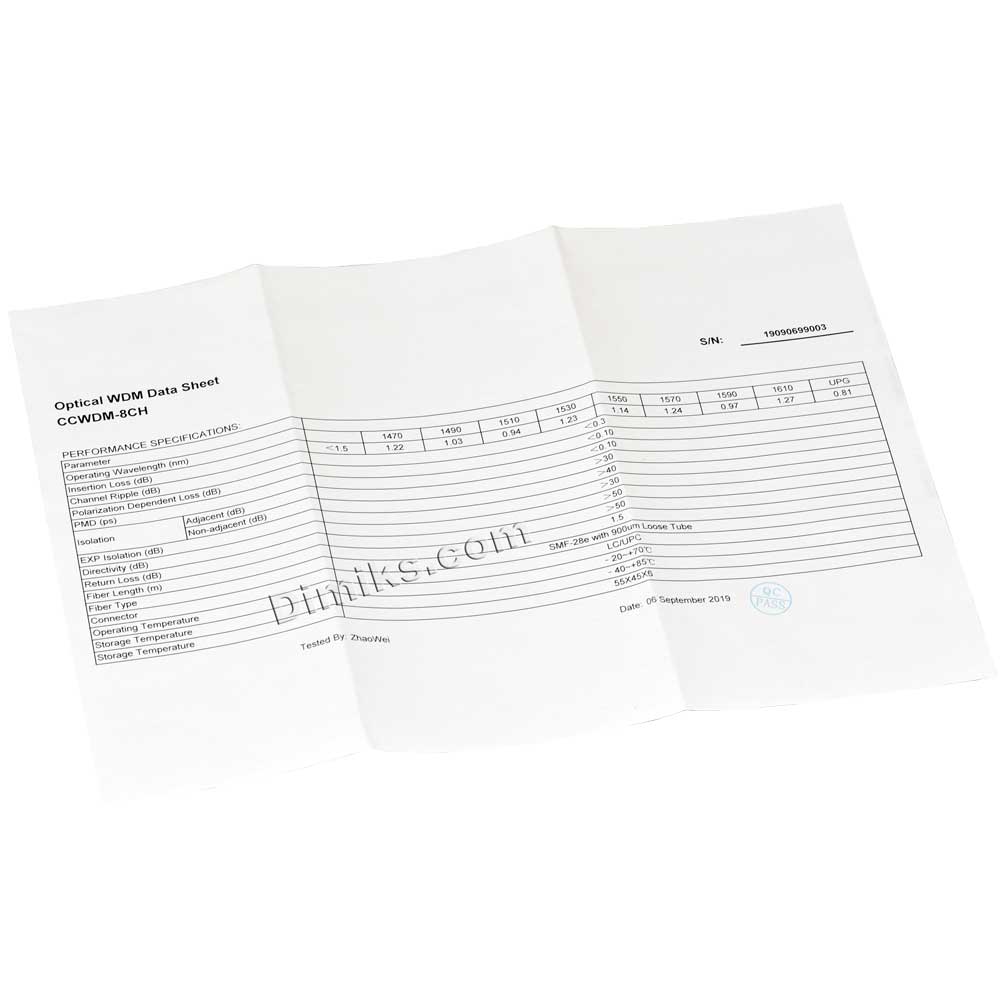

CCWDM модулі - Параметри

Items Unit CCWDM Module
Channels CH 4 8 (1310~1450)+ UPG port 10 (1270~1450)+ UPG port 8 (1470~1610)+ UPG port 16 18
Operating wavelength nm 1260~1620
Transmission band nm ±6.5, ±7.0, ±7.5
Transmission band insertion loss dB ≤1.4 ≤14 ≤1.4 ≤1.5 ≤2.0 ≤2.5
Transmission Adjacent Isolation dB ≥30
Transmission Non-adjacent isolation dB ≥45
Return loss dB ≥45
Directivity dB ≥50
Ripple dB ≤0.5
Package dimension mm L50xW27xH7.7、L50xW44xH7.7
Operating temperature -25~+70
Fiber type   900um loose tube
Connector type   LC/PC(or customize)

Example insertion loss for CCWDM MUX/DEMUX 1x18CH

Operating wavelength, nm 1270  1290  1310  1330  1350  1370  1390  1410  1430  1450  1470  1490  1510  1530  1550  1570  1590  1610
Insertion loss, dB  1.09 0.68  1.71  1.02  1.47  1.09  0.95  1.62 1.15 0.88 1.72 0.91 0.60 0.72 1.46 0.70 1.60 1.42
